图片转Cad软件

主要功能目录:

一、 软件总体简介

二、 转换图片到Cad主要功能及步骤

1. 打开图片

2. 截图

3. 导出为Cad文件

4. 批量导出为Cad文件

5. 比例缩放

6. 绘制地热盘管

三、 图形处理

四、 如何购买授权,注册为正式版

五、 下载软件安装包


一、 软件总体简介

本软件用于把图片转换为Cad可以识别的图形文件(Dxf),转换后调整到正常比例后就可以直接绘制地热盘管图了,省去了手动绘制建筑墙体图的繁琐工作,大大加快工作效率。

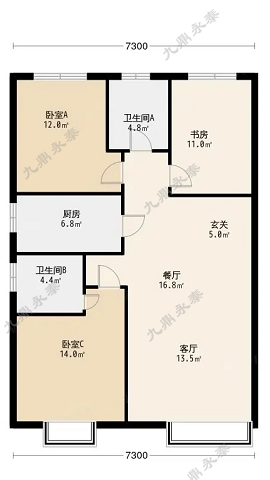

应用场景1:从售楼处得到的房间户型图、或房屋中介获取的房屋宣传单,经手机拍照或扫描仪导入电脑为图片,然后启动本软件,打开图片,直接一键导出Cad文件即可。

应用场景2:去房屋现场量取尺寸,纯手绘制成户型图,Cad操作不熟或不想在电脑上再重复绘制一遍墙体。经手机拍照手稿或扫描仪导入电脑为图片,然后启动本软件,打开图片,直接一键导出Cad文件即可。

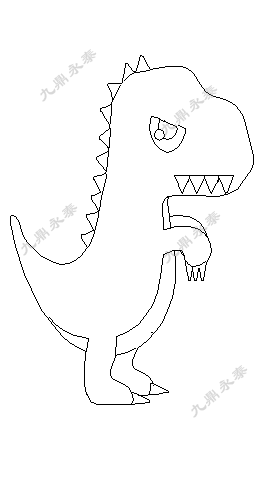

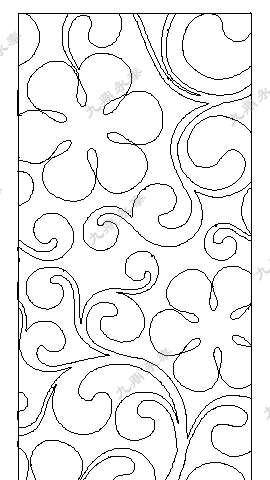

其他场景:转换任何图片为Cad格式图形,以便进行相应处理。

二、 转换图片到Cad主要功能及步骤
转换过程非常便捷,如下所示:

1. 打开图片:
通过菜单“文件/打开”,

或者点击工具条第一个“打开”图标。

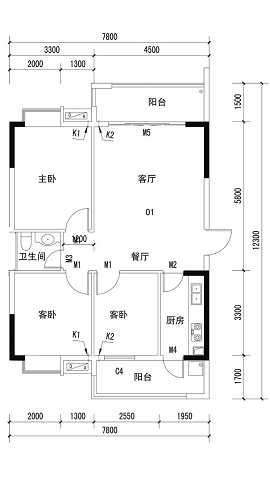

然后在“打开文件”窗口中,选择一个图片文件打开,如图:

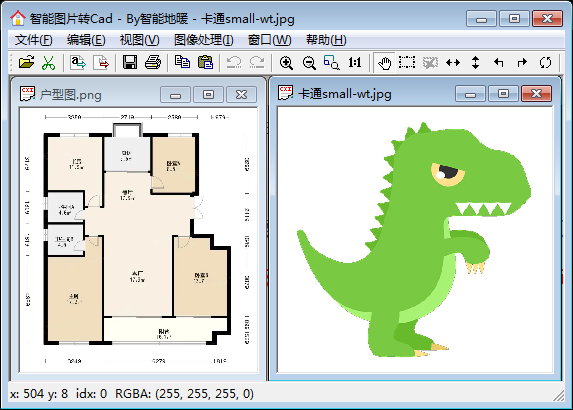

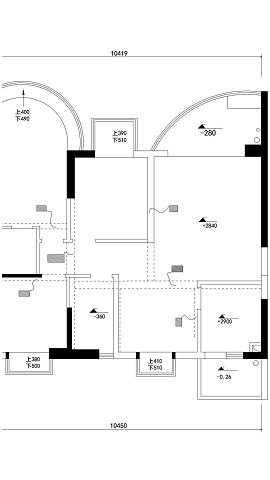

打开后,如下图会预览显示图片内容。

2. 截图:用于截取屏幕上任意区域图片后,直接用于导出Dxf文件。比如打开pdf文件后,通过截图相应的图形,然后直接导出。
可以通过菜单“文件/截图”,


也可以通过工具栏上第二个剪刀标识按钮。


运行后,主程序最小化,然后用鼠标划出需要截图的区域双击区域或者点确定完成截图。(类似QQ微信截图)。


成功截图后,即可自动在图片转Cad软件中打开。

3. 导出为Cad文件:

通过菜单“文件/导出Cad文件(DXF)”

或者点击工具条第二个图标:

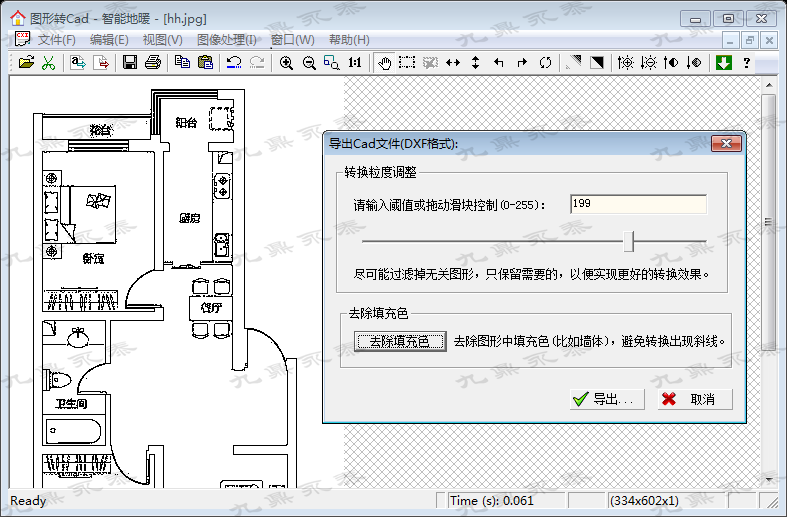

点击后,弹出导出Cad文件预览窗口,如图:
“转换粒度调整”用于调整处理颜色的界限值,直接拖动红圈中的滑块或输入值,看到当前预览图达到最好的效果即可(去掉不需要的装饰,保留墙体等主要结构)。
“去除填充色”按钮,用于处理一些填充的墙体或柱子,改为非填充,避免由于填充色块导致转换后线条倾斜问题。

调整好预览图后,点击“导出”按钮,即可选择一个位置保存导出的Cad文件(dxf格式)。

保存成功后,程序会提示是否直接打开已导出的Cad文件,

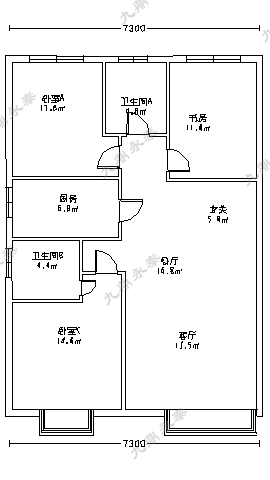

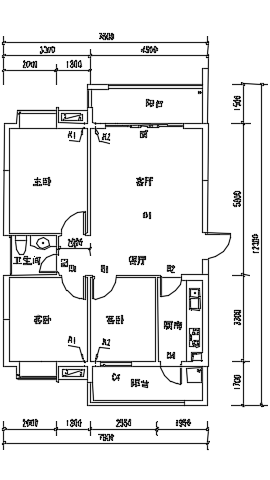

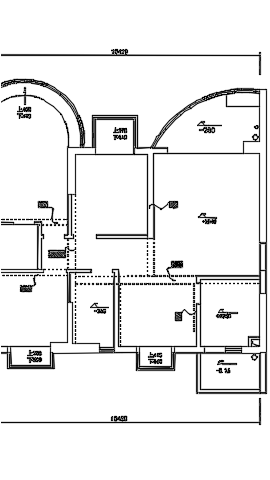

如果已经装有Cad软件的话,选择“是”,则直接打开导出的文件。如图:
注意:如果打开后在Cad中看不到任何图形,这是由于图形坐标不在当前视图中。可双击鼠标滚轮或命令行输入命令Z,空格键确认,再输入A,最后空格确认,即可看到全部图形。

4.批量导出Cad文件:

选择多个图形文件,一次性批量导出为Dxf格式Cad可识别的文件。
可以通过菜单“文件/批量导出Cad文件(DXF)”,或者通过工具栏上的按钮:


运行命令后,根据提示选择需要批量转Dxf的图形文件后,点打开按钮。


然后弹出批量导出设置,如图:


首先选择导出Dxf文件目录,
1) 原来所在目录:就是直接把转换后的Dxf文件放到原来图片所在目录。
2) 新选择目录:通过右侧“选择目录”按钮,选择一个其他的新目录,放置此次批量转换的Dxf文件。


然后勾选是否“去除填充色”,用于处理有实心填充柱子或墙体的情况,具体参考第3节内容介绍。
最后,点确定按钮,即可开始批量转换图片到Dxf文件。转换完成后,会有转换结果提示:

5. 比例缩放:

在转换的户型图中绘制盘管或其他设计工作,还需要调整下比例。因为原始图片是没有单位信息的,从图片转换到Cad的图形,一般还要转换为毫米单位下的尺寸。
通过智能地暖菜单中“比例缩放”命令。该命令等同于Cad自身的缩放命令Scale。

运行命令后,根据命令行提示,选择所有图形,然后指定一个缩放基点(可以选户型中心或任意点),最后输入缩放比例即可。
可以先量取下某个房间尺寸,再用实际房间尺寸(转换到毫米)除以Cad中量取的数值,即为需要输入的缩放比例倍数。
输入缩放倍数时,也可以用“R”关键字,采用参照方式,先在图形中指定一段长度,再输入实际长度即可。

6. 绘制地热盘管:

图形调整比例后,删除不需要的装饰,即可开始绘制地热盘管,如图:

三、 图形处理

一般图片可按上述步骤直接转换即可,如果图片需要特殊处理,则可以用“图像处理”菜单中相应功能进行处理后,再导出Cad文件,以便获得更好的转换效果。

四、 如何购买授权,注册为正式版

试用过期后,软件将无法使用,如果您觉得本软件对您有用,可以购买永久授权注册为正式版。
您的支持是我们前进的动力,保持软件持续更新,更好的为您服务。可以通过淘宝九鼎永泰官方店铺购买。

购买后发送机器码给客服,即可收到授权码,在软件注册页面中粘贴授权码,点击 “注册”即可成为正式版。软授权无实物邮寄,即刻授权,十分便捷。

淘宝购买官方网店:https://item.taobao.com/item.htm?id=549413250207

也可以通过手机淘宝扫码直达官方店铺:

五、 下载安装包

主站下载: http://www.aokex.com/DownLoad/ImageToCad.zip

百度网盘: https://pan.baidu.com/s/1mjNR6Gw

或者腾讯微云下载:
https://share.weiyun.com/5v1uqvz
